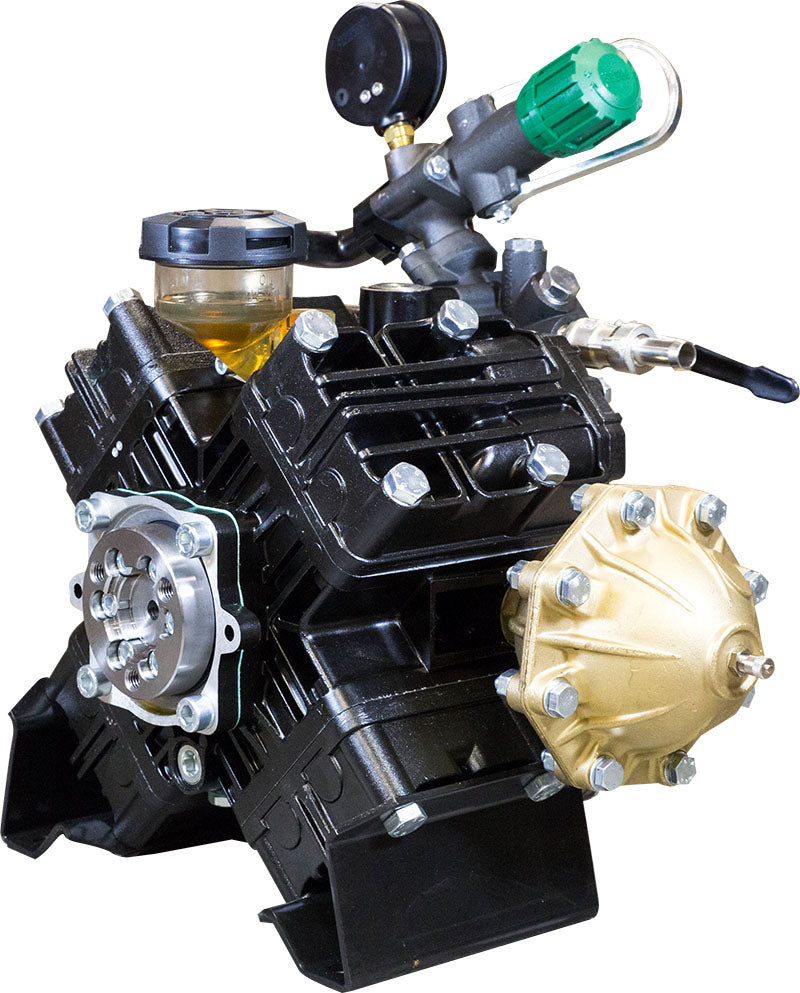

Udor KAPPA-100 Diaphragm Pump

Udor KAPPA-100 Diaphragm Pump

Brand:
Udor
Weight:
52.0 lb
Item #
KAPPA100
1 review
Skip to product information
1 of 1

Udor KAPPA-100 Diaphragm Pump

Udor KAPPA-100 Diaphragm Pump

Brand:
Udor
Weight:
52.0 lb
Item #
KAPPA100
1 review

Regular price $1,475.49
Sale price $1,475.49 Regular price List Price: $2,682.70

We're here to help!

Let us know if you need assistance finding the right spray equipment

Earn 4,426 points with this purchase.

View full details

Collapsible content

Product Overview

The Udor KAPPA-100 Diaphragm Pump is a medium-pressure, four-diaphragm pump that is ideal for a broad range of agricultural and horticultural spraying applications. This unit efficiently manages turf and tree spraying, lawn care, fluid transfer, pest control, hydrostatic testing, and de-icing materials. The pump can handle a variety of liquids, including liquid fertilizers, herbicides, suspension products, pesticides, and abrasive materials.

Manufacturer description

Four diaphragm pump with universal drive face has pulsation dampener & control unit with adjustable pressure regulator, manual dump lever, dual ball valve outlets & pressure gauge. UDOR KAPPA Series Pumps Are Internally Manifolded With Anodized Aluminum Construction. Features: Can Be Run Dry. Visual Oil Sight Gauges. Self-Priming Operation. Stainless Steel Check Valves. Large Capacity Oil Bath Crank Cases With Drain Plugs for Ease of Maintenance. Compatible with Most Fluids, Including: Liquid Fertilizers, Abrasive Materials, Suspension Products, Pesticides, De-Icing Materials and Other Hard To Handle Fluids. Adapt Easily To PTO, Gas Engine, Hydraulic And Belt Drive Applications. Maximum Fluid Temperature, 140° F. Custom Pumps Available To 200° F. Largest Selection of Flows, Pressures and Drive Options Available. Over 50 Years Of Diaphragm Pump Experience. One Piece Stainless Steel Diaphragm Bolts. Heavy Duty Pre-Formed Urethane Diaphragms.

Features

  • Max flow: 26 gpm
  • Max pressure: 560 psi
  • Max speed: 540 rpm

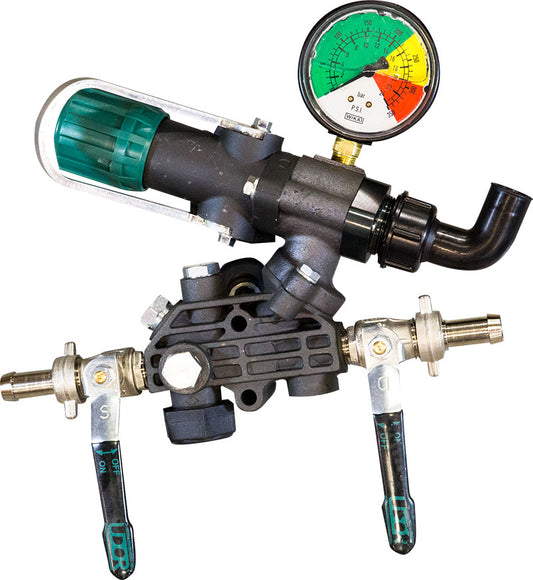

  • Includes 6047.06 control unit
  • Port sizes: 1-1/2" HB inlet, (2) 1/2" HB with individual shut-off outlet, 3/4" HB bypass
  • Pump shaft rotation: CW and CCW
  • Diaphragms: 4, semi-hydraulic, Desmopan® standard Buna available
  • Recommended gearbox: 5034.B5 with 1" hollow shaft for mounting on 16 to 20 hp engines
  • Housing: Anodized aluminum
  • Max fluid temperature: 140°F
  • Weight: 51 lbs

Parts breakdown

Diagram

Diagram parts

Parts list

  • Retainer Ring
    • Ref No: 5
    • Part No: 000107
    • Qty Req: 2
    Our price: $53.37 List price: $64.30
  • Crankshaft (KAPPA-100, KAPPA-75)
    • Ref No: 67
    • Part No: 000256
    • Qty Req: 1
    Our price: $419.23 List price: $505.10
  • Accumulator Body
    • Ref No: 78
    • Part No: 000310
    • Qty Req: 1
    Our price: $243.85 List price: $293.80
  • SEAL
    • Ref No: 170
    • Part No: 000727
    • Qty Req: 1
    Our price: $28.97 List price: $34.90
  • Diaphragm Bolt (KAPPA-30/33/40/43/55/75/100)
    • Ref No: 240
    • Part No: 0010204
    • Qty Req: 4
    Our price: $21.66 List price: $26.10
  • Hose Barb Elbow (KAPPA-100, RO-160/320)
    • Ref No: 370
    • Part No: 020278
    • Qty Req: 1
    Our price: $24.73 List price: $29.80
  • Piston Sleeve (KAPPA-75/100)
    • Ref No: 497
    • Part No: 020624
    • Qty Req: 4
    Our price: $138.44 List price: $166.80
  • Oil Cap **Obsolete - no longer available. Must buy 603301 complete assembly**
    • Ref No: 540
    • Part No: 020898
    • Qty Req: 1
    Our price: $16.52 List price: $19.90
  • Accumulator Head
    • Ref No: 558
    • Part No: 020821
    • Qty Req: 1
    Our price: $227.09 List price: $273.60
  • Pump Body (KAPPA-100)
    • Ref No: 632
    • Part No: 020945
    • Qty Req: 1
    Our price: $689.15 List price: $830.30
  • Pump Body (Throughshaft Version)
    • Ref No: 633
    • Part No: 020947
    • Qty Req: 1
    Our price: $751.65 List price: $905.60
  • Ball Bearing (KAPPA-30/40/55/75/100, RO-70)
    • Ref No: 698
    • Part No: 021401
    • Qty Req: 1
    Our price: $231.32 List price: $278.70
  • Bearing
    • Ref No: 701
    • Part No: 021405
    • Qty Req: 1
    Our price: $127.07 List price: $153.10
  • Air Valve Cap (KAPPA-100/120, RO-70/110/160)
    • Ref No: 747
    • Part No: 021801
    • Qty Req: 1
    Our price: $3.07 List price: $3.70
  • Retainer Washer (KAPPA-30/40/55/75/100)
    • Ref No: 794
    • Part No: 030114
    • Qty Req: 4
    Our price: $13.20 List price: $15.90
  • Washer (KAPPA-75/100)
    • Ref No: 804
    • Part No: 030132
    • Qty Req: 2
    Our price: $14.86 List price: $17.90
  • Washer (KAPPA-75/100)
    • Ref No: 832
    • Part No: 030251
    • Qty Req: 2
    Our price: $14.86 List price: $17.90
  • Nut
    • Ref No: 845
    • Part No: 030301
    • Qty Req: 8
    Our price: $1.91 List price: $2.30
  • Self-Locking Nut
    • Ref No: 871
    • Part No: 030404
    • Qty Req: 2
    Our price: $2.49 List price: $3.00
  • Manifold Cover (KAPPA-100)
    • Ref No: 884
    • Part No: 050187
    • Qty Req: 1
    Our price: $88.23 List price: $106.30
  • Flange (KAPPA-75/100)
    • Ref No: 924
    • Part No: 050169
    • Qty Req: 1
    Our price: $111.05 List price: $133.80
  • Flange (KAPPA-75/100)
    • Ref No: 925
    • Part No: 050170
    • Qty Req: 1
    Our price: $167.33 List price: $201.60
  • Gasket for Udor Gear Reduction
    • Ref No: 977
    • Part No: 060205
    • Qty Req: 1
    Our price: $3.74 List price: $4.50
  • Suction Nut
    • Ref No: 1042
    • Part No: 060425
    • Qty Req: 1
    Our price: $17.51 List price: $21.10
  • Aluminum Gasket
    • Ref No: 1072
    • Part No: 060509
    • Qty Req: 1
    Our price: $1.74 List price: $2.10
  • Air Valve Assembly
    • Ref No: 1122
    • Part No: 060816
    • Qty Req: 1
    Our price: $20.50 List price: $24.70
  • Piston Diaphragm Buna-N (Opt.)
    • Ref No: 1299
    • Part No: 090313
    • Qty Req: 4
    Our price: $29.05 List price: $35.00
  • Accumulator Diaphragm
    • Ref No: 1301
    • Part No: 090316
    • Qty Req: 1
    Our price: $40.92 List price: $49.30
  • O-Ring
    • Ref No: 1381
    • Part No: 110127
    • Qty Req: 8
    Our price: $2.82 List price: $3.40
  • O-Ring
    • Ref No: 1382
    • Part No: 110129
    • Qty Req: 10
    Our price: $2.49 List price: $3.00
  • O-Ring
    • Ref No: 1395
    • Part No: 110148
    • Qty Req: 1
    Our price: $6.89 List price: $8.30
  • O-Ring
    • Ref No: 1398
    • Part No: 110142
    • Qty Req: 1
    Our price: $2.82 List price: $3.40
  • O-Ring
    • Ref No: 1408
    • Part No: 110163
    • Qty Req: 1
    Our price: $12.45 List price: $15.00
  • O-Ring
    • Ref No: 1421
    • Part No: 110188
    • Qty Req: 1
    Our price: $10.04 List price: $12.10
  • O-Ring
    • Ref No: 1434
    • Part No: 1101D1
    • Qty Req: 1
    Our price: $5.81 List price: $7.00
  • Mounting Rail
    • Ref No: 1460
    • Part No: 120237
    • Qty Req: 2
    Our price: $50.30 List price: $60.60
  • Piston
    • Ref No: 1578
    • Part No: 120518
    • Qty Req: 4
    Our price: $104.75 List price: $126.20
  • Valve Assembly for Udor Diaphragm Pumps
    • Ref No: 1702
    • Part No: 600601
    • Qty Req: 8
    Our price: $29.63 List price: $35.70
  • Head Assembly
    • Ref No: 1721
    • Part No: 601706
    • Qty Req: 4
    Our price: $132.05 List price: $159.10
  • Oil Reservoir Assembly
    • Ref No: 1740
    • Part No: 603301
    • Qty Req: 1
    Our price: $68.23 List price: $82.20
  • Piston/Rod Assembly
    • Ref No: 1801
    • Part No: 601529
    • Qty Req: 4
    Our price: $188.74 List price: $227.40
  • 6031.02 Pulsation Dampener
    • Ref No: 1804
    • Part No: 603102
    • Qty Req: 1
    Our price: $401.28 List price: $549.70
  • Washer
    • Ref No: 1843
    • Part No: 140307
    • Qty Req: 2
    Our price: $1.33 List price: $1.60
  • Washer
    • Ref No: 1845
    • Part No: 140310
    • Qty Req: 6
    Our price: $0.94 List price: $1.13
  • Connecting Rod Pin
    • Ref No: 1967
    • Part No: 150207
    • Qty Req: 4
    Our price: $26.31 List price: $31.70
  • Snap Ring
    • Ref No: 2051
    • Part No: 150615
    • Qty Req: 8
    Our price: $1.91 List price: $2.30
  • Connecting Rod
    • Ref No: 2152
    • Part No: 151919
    • Qty Req: 4
    Our price: $70.38 List price: $84.80
  • Oil Plug
    • Ref No: 2251
    • Part No: 160302
    • Qty Req: 1
    Our price: $8.47 List price: $10.20
  • Head Plug
    • Ref No: 2268
    • Part No: 160332
    • Qty Req: 9
    Our price: $7.89 List price: $9.50
  • Bolt
    • Ref No: 2473
    • Part No: 180454
    • Qty Req: 8
    Our price: $2.24 List price: $2.70
  • Bolt
    • Ref No: 2583
    • Part No: 180505
    • Qty Req: 4
    Our price: $2.49 List price: $3.00
  • Bolt
    • Ref No: 2589
    • Part No: 180531
    • Qty Req: 2
    Our price: $1.91 List price: $2.30
  • Bolt
    • Ref No: 2593
    • Part No: 180514
    • Qty Req: 8
    Our price: $3.90 List price: $4.70
  • Bolt
    • Ref No: 2594
    • Part No: 180524
    • Qty Req: 6
    Our price: $1.99 List price: $2.40
  • Bolt
    • Ref No: 2603
    • Part No: 180512
    • Qty Req: 12
    Our price: $3.07 List price: $3.70
  • Washer
    • Ref No: 7671
    • Part No: 140309
    • Qty Req: 12
    Our price: $1.33 List price: $1.60
  • Head Bolt (Hex Head - New Style)
    • Ref No: 7948
    • Part No: 180445
    • Qty Req: 20
    Our price: $4.32 List price: $5.20
  • Piston Diaphragm Desmopan (Std.)
    • Ref No: 8117
    • Part No: 090338
    • Qty Req: 4
    Our price: $50.22 List price: $60.50
