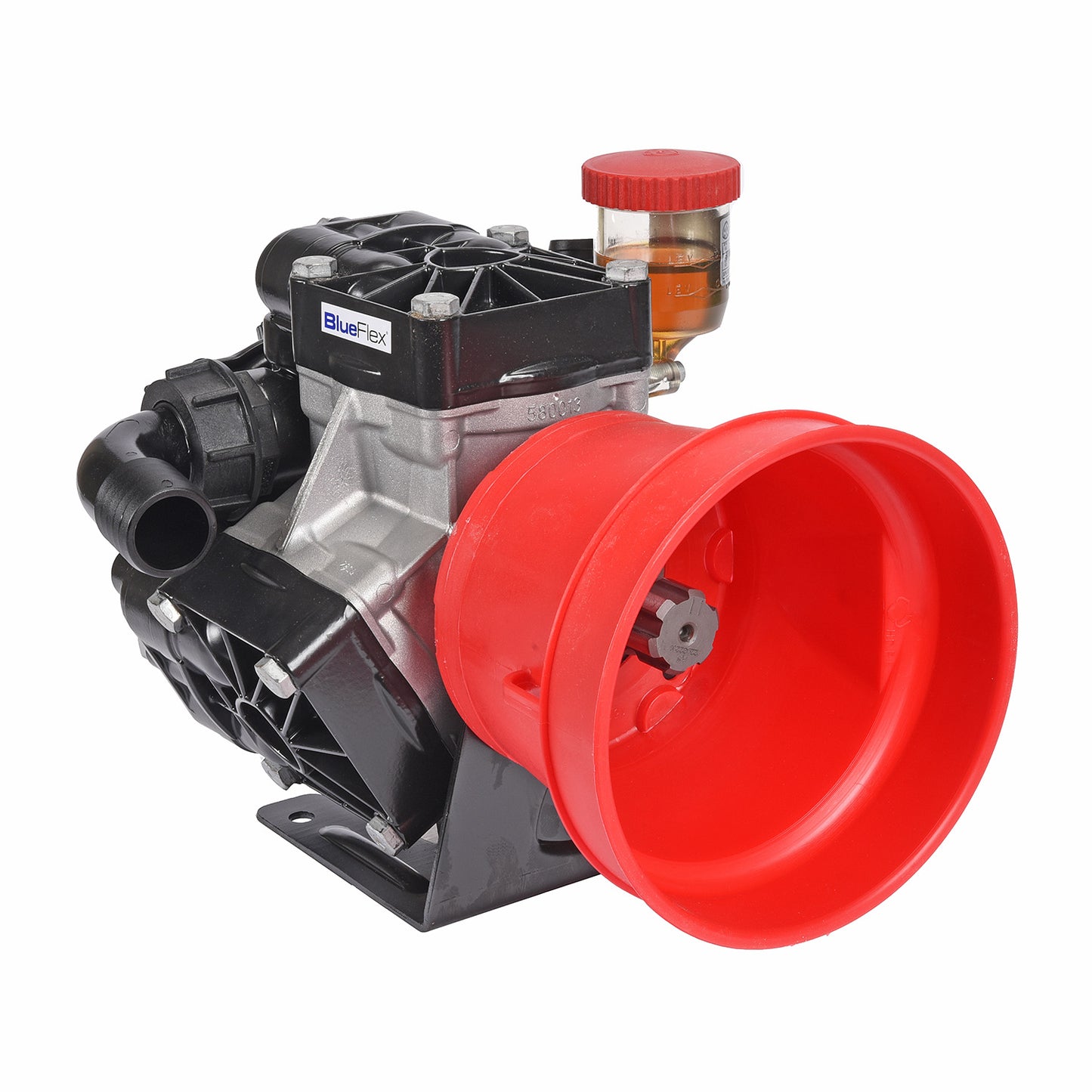

Hypro D135 Diaphragm Pump

Hypro D135 Diaphragm Pump

Brand:
Hypro
Weight:
38.0 lb
Item #
9910D135
Skip to product information
1 of 1

Hypro D135 Diaphragm Pump

Hypro D135 Diaphragm Pump

Brand:
Hypro
Weight:
38.0 lb
Item #
9910D135

Regular price $1,136.40
Sale price $1,136.40 Regular price List Price: $2,088.48

Free Shipping on Qualified Orders Over $100

In stock orders placed within

ship out same day. Learn more

Earn 3,409 points with this purchase.

View full details

Collapsible content

Product Overview

You can rely on the diaphragm pumps that Hypro develops. With 35 GPM, 290 PSI, and a 1-3/8" 6 Spline Male PTO shaft, the D135 Diaphragm Pump is perfect for all low pressure jobs, such as spraying insecticide, liquid fertilizer, or other chemicals. Hypro has got your agricultural spraying needs covered.

Hypro/Pentair is no longer distributing the 9910 series of diaphragm pumps, components, and related parts. Products with Hypro labeling will be unavailable soon.

Manufacturer description

Hypro low pressure diaphragm pumps are recommended for ground and low-level spraying of herbicides, pesticides, liquid fertilizers and many other hard-to-handle fluids. Low-cost maintenance and almost wear-free operation make these pumps ideal for a wide variety of spraying jobs. Pressure and output are designed for optimum performance of medium to large sized sprayers. Hypro low pressure diaphragm pumps can be adapted for splined shaft, hollow shaft, and solid shaft drive options. Pumps include a pulsation dampener.

Features

  • Max flow: 35 gpm
  • Max pressure: 290 psi
  • Shaft: 1-3/8" 6-spline male PTO
  • Port sizes: 1-1/2" HB inlet, 1" HB outlet
  • Pump shaft rotation: CW and CCW
  • Diaphragms: 3, semi-hydraulic, Desmopan standard Buna available
  • Housing: Anodized aluminum
  • Recommended control unit: 3300-0087 or 3300-0088 (remote mount)
  • Max fluid temperature: 140°F
  • Weight: 38 lbs

Parts breakdown

Diagram

Diagram parts

Parts list

  • Pump body with bolts
    • Ref No: 1
    • Part No: 9910580013
    • Qty Req: 1
    Our price: $285.74 List price: $352.76
  • Manifold
    • Ref No: 2
    • Part No: 9910580150
    • Qty Req: 1
    Our price: $208.40 List price: $257.28
  • Right head DX
    • Ref No: 3
    • Part No: 9910550101
    • Qty Req: 2
    Our price: $140.83 List price: $173.87
  • Left head SX
    • Ref No: 4
    • Part No: 9910550102
    • Qty Req: 1
    Our price: $152.26 List price: $187.98
  • Diaphragm Buna (Optional)
    • Ref No: 8
    • Part No: 9910550080
    • Qty Req: 3
    Our price: $43.54 List price: $53.75
  • Diaphragm Desmopan (Standard)
    • Ref No: 8
    • Part No: 9910550085
    • Qty Req: 3
    Our price: $36.43 List price: $44.97
  • Sleeve (D135)
    • Ref No: 9
    • Part No: 9910580350
    • Qty Req: 3
    Our price: $78.36 List price: $96.74
  • Piston Ring
    • Ref No: 10
    • Part No: 9910500260
    • Qty Req: 3
    Our price: $19.86 List price: $24.52
  • Piston
    • Ref No: 12
    • Part No: 9910580120
    • Qty Req: 3
    Our price: $87.92 List price: $108.54
  • Connecting Rod Pin
    • Ref No: 13
    • Part No: 9910380300
    • Qty Req: 3
    Our price: $25.24 List price: $31.16
  • Ring Pin
    • Ref No: 14
    • Part No: 9910380080
    • Qty Req: 6
    Our price: $2.73 List price: $3.37
  • Connecting Rod
    • Ref No: 15
    • Part No: 9910580140
    • Qty Req: 3
    Our price: $96.12 List price: $118.67
  • O-Ring
    • Ref No: 16
    • Part No: 9910320030
    • Qty Req: 6
    Our price: $4.16 List price: $5.13
  • Complete valve
    • Ref No: 17
    • Part No: 9910759051
    • Qty Req: 6
    Our price: $46.27 List price: $57.12
  • Ring Nut
    • Ref No: 18
    • Part No: 9910540541
    • Qty Req: 1
    Our price: $13.62 List price: $16.81
  • O-Ring
    • Ref No: 19
    • Part No: 9910390291
    • Qty Req: 7
    Our price: $2.29 List price: $2.83
  • Threaded Adapter
    • Ref No: 20
    • Part No: 9910540530
    • Qty Req: 1
    Our price: $25.60 List price: $31.60
  • Gasket
    • Ref No: 23
    • Part No: 9910580050
    • Qty Req: 1
    Our price: $12.17 List price: $15.03
  • Accumulator manifold
    • Ref No: 25
    • Part No: 9910580180
    • Qty Req: 1
    Our price: $152.23 List price: $187.94
  • Accumulator Diaphragm, Buna-N
    • Ref No: 26
    • Part No: 9910550190
    • Qty Req: 1
    Our price: $24.75 List price: $30.55
  • Upper air chamber
    • Ref No: 27
    • Part No: 9910559204
    • Qty Req: 1
    Our price: $81.14 List price: $100.17
  • Air Valve
    • Ref No: 28
    • Part No: 9910550300
    • Qty Req: 1
    Our price: $14.56 List price: $17.98
  • O-ring
    • Ref No: 29
    • Part No: 9910650542
    • Qty Req: 1
    Our price: $1.97 List price: $2.43
  • Bolt
    • Ref No: 30
    • Part No: 9910550680
    • Qty Req: 4
    Our price: $3.35 List price: $4.14
  • Retainer ring
    • Ref No: 31
    • Part No: 9910200391
    • Qty Req: 1
    Our price: $25.24 List price: $31.16
  • Gasket retainer
    • Ref No: 32
    • Part No: 9910550470
    • Qty Req: 1
    Our price: $47.82 List price: $59.04
  • Spacer ring
    • Ref No: 33
    • Part No: 9910550070
    • Qty Req: 1
    Our price: $19.18 List price: $23.68
  • Roller bearing
    • Ref No: 34
    • Part No: 9910550060
    • Qty Req: 1
    Our price: $64.27 List price: $79.34
  • Connecting rod ring
    • Ref No: 36
    • Part No: 9910580470
    • Qty Req: 2
    Our price: $5.92 List price: $7.31
  • Bolt
    • Ref No: 37
    • Part No: 9910551040
    • Qty Req: 12
    Our price: $2.40 List price: $2.96
  • Roller Bushing
    • Ref No: 38
    • Part No: 9910550310
    • Qty Req: 1
    Our price: $39.48 List price: $48.74
  • Threaded Adapter
    • Ref No: 46
    • Part No: 9910550340
    • Qty Req: 1
    Our price: $8.74 List price: $10.79
  • O-Ring
    • Ref No: 47
    • Part No: 9910550350
    • Qty Req: 1
    Our price: $1.79 List price: $2.21
  • Ring Nut
    • Ref No: 48
    • Part No: 9910550242
    • Qty Req: 1
    Our price: $9.23 List price: $11.39
  • Hose Barb 1"
    • Ref No: 49
    • Part No: 9910550370
    • Qty Req: 1
    Our price: $13.20 List price: $16.30
  • Elbow 1-1/2"
    • Ref No: 50
    • Part No: 9910540550
    • Qty Req: 1
    Our price: $29.71 List price: $36.68
  • O-Ring
    • Ref No: 52
    • Part No: 9910250310
    • Qty Req: 1
    Our price: $1.93 List price: $2.38
  • Seal ring
    • Ref No: 53
    • Part No: 9910550491
    • Qty Req: 1
    Our price: $27.88 List price: $34.42
  • O-Ring
    • Ref No: 54
    • Part No: 9910650920
    • Qty Req: 1
    Our price: $2.92 List price: $3.60
  • Oil drain plug
    • Ref No: 55
    • Part No: 24060023
    • Qty Req: 1
    Our price: $10.77 List price: $13.30
  • Plug
    • Ref No: 56
    • Part No: 9910330173
    • Qty Req: 1
    Our price: $7.59 List price: $9.37
  • DX Right valve retainer w/plug/o-ring
    • Ref No: 57
    • Part No: 9910589200
    • Qty Req: 2
    Our price: $102.12 List price: $126.07
  • SX Left valve retainer
    • Ref No: 58
    • Part No: 9910580072
    • Qty Req: 1
    Our price: $98.50 List price: $121.61
  • Shield, 199 mm
    • Ref No: 59
    • Part No: 99101500350
    • Qty Req: 1
    Our price: $52.50 List price: $64.82
  • Washer
    • Ref No: 60
    • Part No: 9910550332
    • Qty Req: 2
    Our price: $1.39 List price: $1.71
  • Washer
    • Ref No: 61
    • Part No: 9910320621
    • Qty Req: 5
    Our price: $1.39 List price: $1.71
  • O-Ring
    • Ref No: 62
    • Part No: 9910740290
    • Qty Req: 1
    Our price: $1.92 List price: $2.37
  • Shaft
    • Ref No: 63
    • Part No: 9910580330
    • Qty Req: 1
    Our price: $279.22 List price: $344.72
  • Plate
    • Ref No: 64
    • Part No: 9910580370
    • Qty Req: 3
    Our price: $11.37 List price: $14.04
  • Diaphragm Bolt
    • Ref No: 65
    • Part No: 9910580360
    • Qty Req: 3
    Our price: $14.04 List price: $17.33
  • Washer
    • Ref No: 69
    • Part No: 9910200233
    • Qty Req: 2
    Our price: $1.92 List price: $2.37
  • Bolt
    • Ref No: 78
    • Part No: 9910850851
    • Qty Req: 2
    Our price: $1.93 List price: $2.38
  • Bolt
    • Ref No: 79
    • Part No: 9910620472
    • Qty Req: 3
    Our price: $2.39 List price: $2.95
  • O-Ring
    • Ref No: 81
    • Part No: 9910390180
    • Qty Req: 1
    Our price: $1.51 List price: $1.86
  • Oil sight glass for Hypro D403, D115 and D135
    • Ref No: 82
    • Part No: 99101040310
    • Qty Req: 1
    Our price: $83.85 List price: $103.52
  • Black oil tank cap for Hypro/AR Diaphragm Pumps
    • Ref No: 84
    • Part No: 99101040322
    • Qty Req: 1
    Our price: $32.14 List price: $39.68
